Az „Operatív idősor szabályai” funkció elindításakor a képernyőn három menüszalag jelenik meg, melyeket a hozzájuk tartozó fülre kattintva lehet megtekinteni. Ezek közül kettő, a „Keretrendszer” és a „Grafikon beállítások” a Vízrajzi Modul alapszolgáltatásai, általános feladatokat látnak el. Az operatív idősorok beállítása, kezelése az „Operatív idősor szabályai” menüszalag használatával történik, induláskor ez fül az aktív.

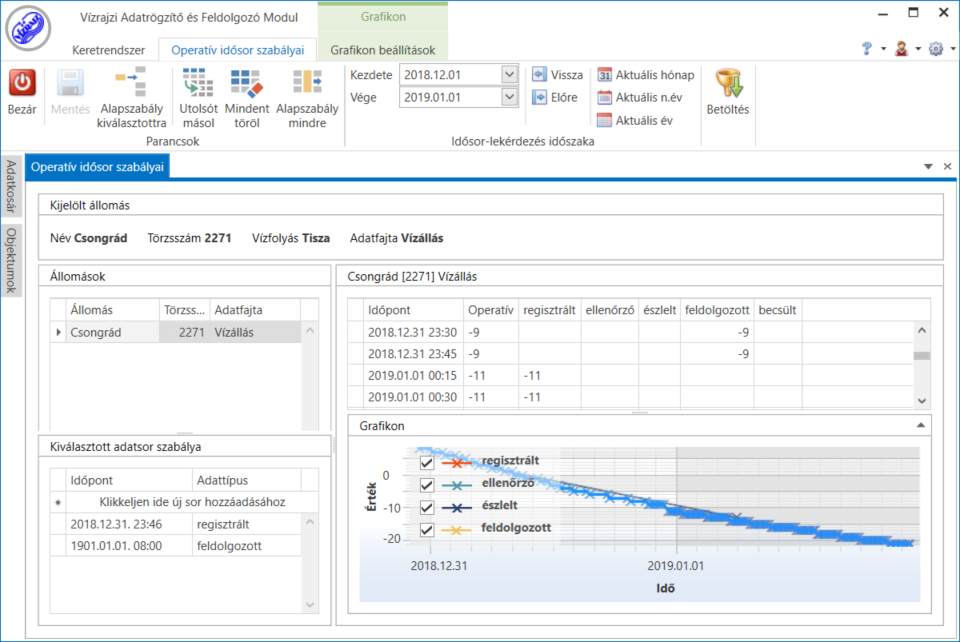

Az „Operatív idősor szabályai” funkció képernyőképe

Az „Operatív idősor szabályai” menüszalagon két funkciócsoport, illetve az idősorok betöltését és a modul bezárását végző önálló gombok láthatók.

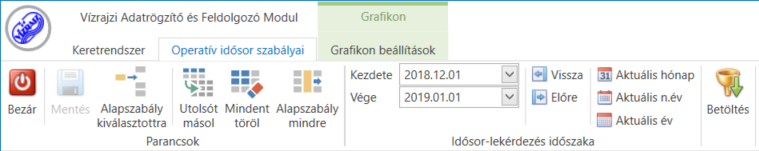

Az „Operatív idősor szabályai” menüszalag

Az „Operatív idősor szabályai” menüszalag funkciói:

  • „Bezár”: bezárja a modult.
  • „Parancsok”:
    • „Mentés”: az operatív idősorra kézzel beállított új, vagy módosított szabály mentése.
    • „Alapszabály kiválasztottra”: az adattípusok alapértelmezett prioritás szerinti beállítása a kiválasztott állomás operatív idősorára, és a beállítás automatikus mentése.
    • „Utolsót másol”: a kijelölt állomás utolsó szabályának másolása és automatikus mentése a beállításhoz bevont összes állomás utolsó szabályaként.
    • „Mindent töröl”: az összes szabály törlése a beállításhoz bevont összes állomásra (ezeknek az állomásoknak nem lesz operatív idősora).
    • „Alapszabály mindre”: az adattípusok alapértelmezett prioritás szerinti beállítása a beállításhoz bevont összes állomás operatív idősorára, és a beállítás automatikus mentése.
  • „Idősor-lekérdezés időszaka”: kezdő- és záró időpont beállítása a kijelölt állomás adatfajtához tartozó adattípusok idősorainak lekérdezéséhez.
  • Hómérés: Hómérésnél több mérési hely is lehet, a grafikonon ezek közül egyet ki kell választani, amelyiknek megjelenik az idősora. Ugyanígy működik talajnedvesség esetén a mélység választás is.
  • „Betöltés”: a kijelölt állomás adatfajtához tartozó adattípusok idősorainak betöltése az idősorokat mutató táblázatba és a grafikonra.

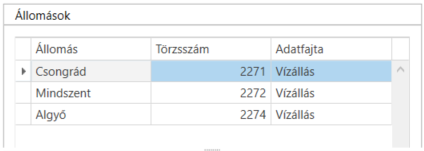

„Állomások” eszköztár:

Az eszköztár a beállításhoz bevont állomásokat és adatfajtákat listázza, az állomás nevének, törzsszámának és adatfajtájának feltüntetésével. A listára a Vízrajzi Modul keretrendszeréből lehet objektumokat behozni, csak azonos adatfajtával. Az eszköztárban lehet kiválasztani azokat az állomásokat, melyeknek az adatfajtájára operatív idősorképzési szabályokat kívánunk létrehozni, vagy azokat módosítani. Az itt kiválasztott állomás adatfajtájának idősorai töltődnek be az idősorokat mutató táblázatba és a grafikonra. Az „Operatív idősor szabályai” munkaterület fejlécében mindig ennek a kiválasztott állomásnak az azonosítói jelennek meg. Az „Operatív idősor szabályai” menüszalagon lévő, a beállításhoz bevont összes állomásra vonatkozó „Utolsót másol”, „Mindent töröl” és „Alapszabály mindre” parancsok az ezen a listán lévő állomásokra érvényesülnek. A listáról eltávolítani kívánt sorokat lebegő menüből lehet törölni.

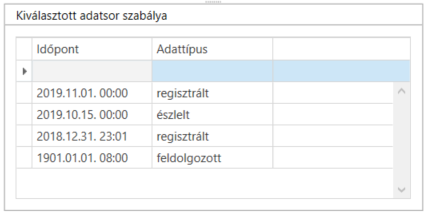

„Kiválasztott adatsor szabálya” eszköztár:

Az eszköztár táblázatában az „Állomások” eszköztárban kijelölt állomás és adatfajta operatív idősorának idősorképzési szabályai jelennek meg, fordított időrendi sorrendben. Kézi beállítás esetén a szabályok ebben az eszköztárban hozhatók létre, módosíthatók és törölhetők. Új szabályt egy új sor hozzáadásával készíthetünk, a szabályok kezdőidőpontja és adattípusa a táblázat megfelelő oszlopaiban állítható be. A menüszalag parancsaival elvégzett szabálymódosítások, törlések is ebben a táblázatban követhetők. A beállítások a jóváhagyásuk után azonnal érvényesülnek az idősorokat mutató táblázatban és a grafikonon. A szabályokat törölni a lebegő menüből lehet. A kézi beállítással készített szabályok a „Mentés” paranccsal tárolhatók, a menüszalag funkciógombjaival történt beállítások automatikusan mentésre kerülnek.

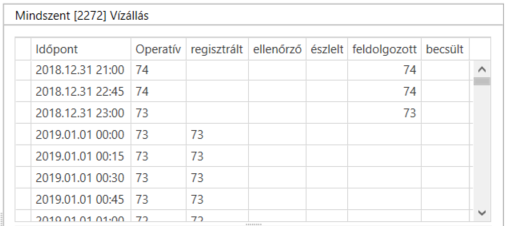

Idősorok táblázata:

Az eszköztár az „Állomások” eszköztárban kiválasztott állomás és adatfajta adattípusainak betöltött idősorát mutatja meg, a menüszalagon beállított időszakra. A kiválasztott állomást a panel fejlécében is azonosíthatjuk, az ott feltüntetett állomásnév, törzsszám és adatfajta alapján. A táblázat mezői nem szerkeszthetők, de az oszlopok sorrendje áthúzással változtatható. Az „Időpont” oszlopban az idősorok időpontjai össze vannak fésülve. Az operatív idősor oszlopának tartalmát a „Kiválasztott adatsor szabálya” eszköztárban lévő szabályok határozzák meg, az ott beállított időpontoknak és adattípusoknak megfelelően. Az oszlop üres, ha az időszakra nincs beállítva szabály, vagy az adatfajta egyik adattípusára sincs adat.

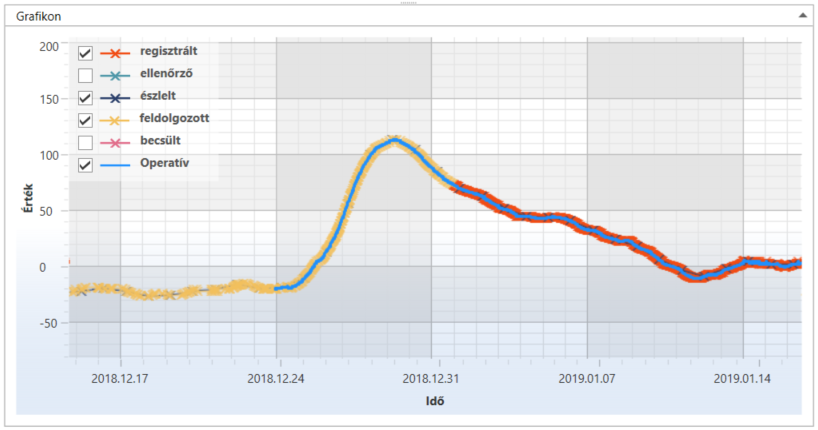

Grafikon:

A grafikon az „Állomások” eszköztárban kiválasztott állomás és adatfajta adattípusainak betöltött idősorát jeleníti meg, a menüszalagon beállított időszakra. Az operatív idősor menetgörbéjének szakaszait a „Kiválasztott adatsor szabálya” eszköztárban lévő szabályok határozzák meg, az ott beállított időpontoknak és adattípusoknak megfelelően. Arra az időszakra nincs görbe, amelyikre nincs beállítva szabály, vagy az adatfajta egyik adattípusára sincs adat. Az egyes adattípusok görbéinek megjelenítése az ábrán ki-be kapcsolható. A görbék szakaszai a felületen nagyíthatók, az egeret lenyomott bal gombbal, tetszőleges irányban, átlósan húzva. A nagyítás dupla kattintással szüntethető meg, ekkor az ábra visszaáll teljes nézetre.  „Minden látszik” A grafikon további beállításai a „Grafikon beállítások” menüszalagon végezhetők el.
