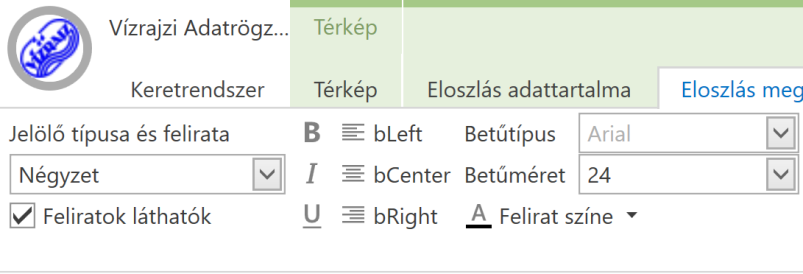

Jelölő típusa és felirata

  • Jelölő és felirata:
    • Az eloszlásszámításhoz használt pontbeli objektumokat a térképen jelölővel ábrázolhatjuk. A jelölő alakja geometriai formák közül választható, mérete, színe állítható. A jelölő mellett az objektum adata feliratban megjeleníthető. A jelölő és a felirat egymáshoz viszonyított helyzete függőlegesen és vízszintesen, a margótávolság megadásával állítható.
    • Megadható a felirat betűformázása, valamint keretbe rakható a felirat. A keret kitöltése és vonala külön formázható. A jelölők és a feliratok láthatósága az állomásobjektumok esetén a Kiválasztva eszköztárban, a rácspontok esetében a Rácsháló készítése funkciónál állítható be.

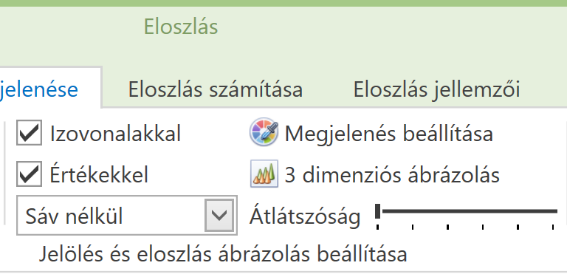

Jelölés és eloszlás-ábrázolás beállítása

  • Eloszlás ábrázolása:
    • Ezzel a funkcióval az eloszlás megjelenítését állíthatjuk be.
    • Az ábrázolt értékek változását sávosan (adott értékközökben azonos színnel) és sáv nélkül (folyamatos színátmenettel) érzékeltethetjük. A sávok határait izovonalakkal jelölhetjük, az izovonalakon a vonal értéke feltüntethető. Mindkét megjelenítés ki-be kapcsolható.
    • Az alaptérképpel való közös ábrázolás az eloszláskép átlátszóságának szabályozásával állítható.
    • A megjelenítés további beállításai külön funkciógombok megnyomásával érhetők el. A „Megjelenés beállítása” funkcó az eloszlás ábrázolásához használt színskála, a sávhatárok és a sávok számának beállítását, valamint a jelmagyarázat igazításának, méretének és nézetének megadását végzi. Itt állítható az is, hogy a sávhatárok értékei a jelmagyarázatban milyen mértékegységgel és tizedespontossággal legyenek feltüntetve. Az eloszlás háromdimenziós ábrázolására is van lehetőség, ennek beállítását a „3 dimenzióban” funkció használatával tehetjük meg.

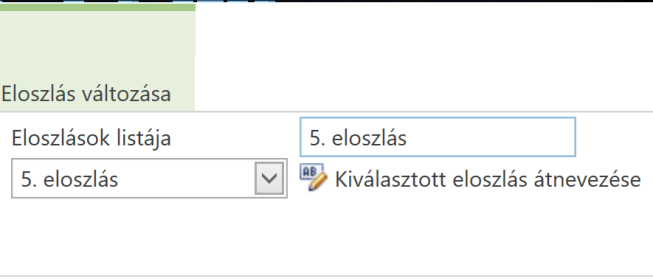

Eloszlások neve

  • Eloszlások neve:
    • A felhasználó által készített eloszlástérképek automatikusan nevet kapnak (pl. 5. eloszlás). Az elkészült eloszlások felkerülnek az Eloszlások listájára. A listán kiválasztott eloszlás neve megjelenik az adatbeviteli mezőben, ahol a név átírható. Az Átnevezés gomb megnyomásával a kiválasztott eloszlás átnevezhető.
