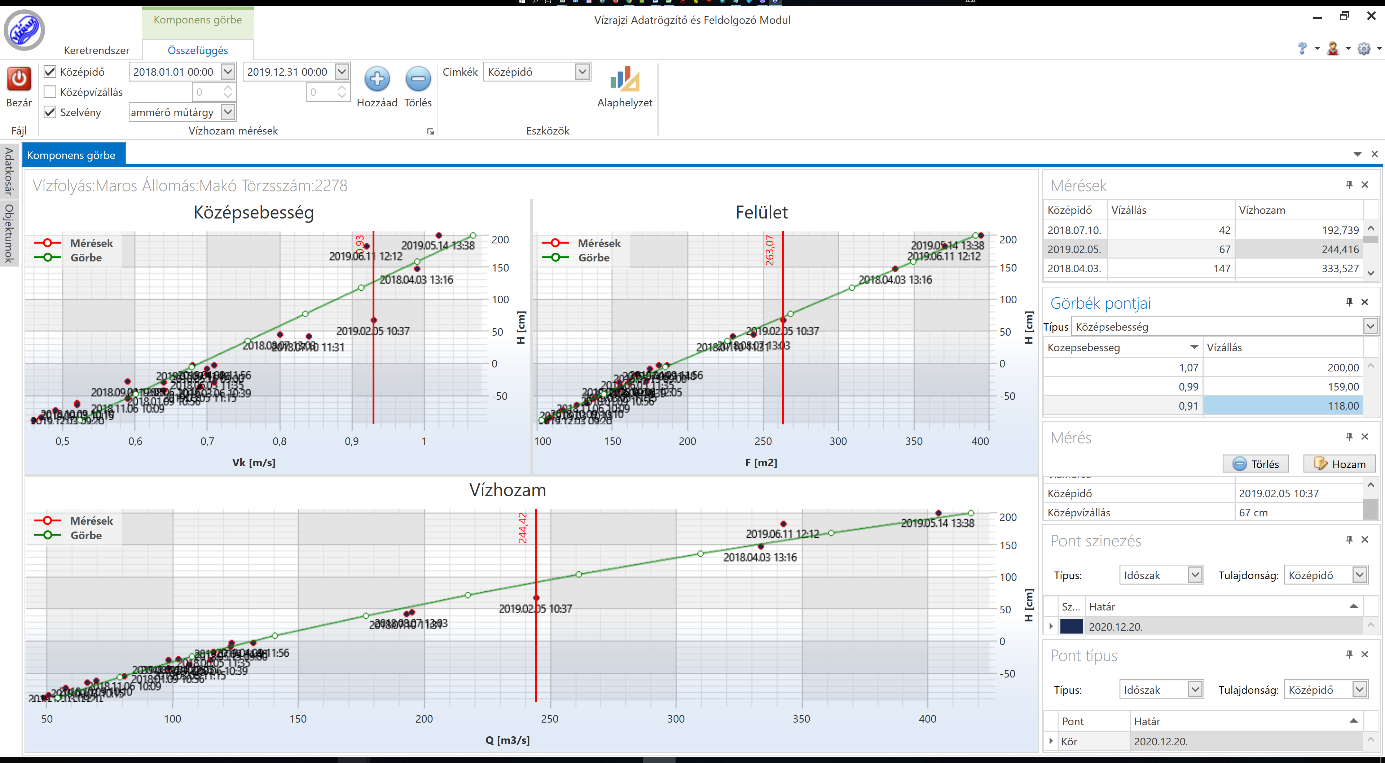

A képernyő grafikonja három grafikonból áll. A felső két grafikon elválasztó sávja jobbra, balra mozgatható a felső két grafikon vízszintesen átméretezhető. Az alsó grafikon és a felső két grafikon elválasztó sávja mozgatható.

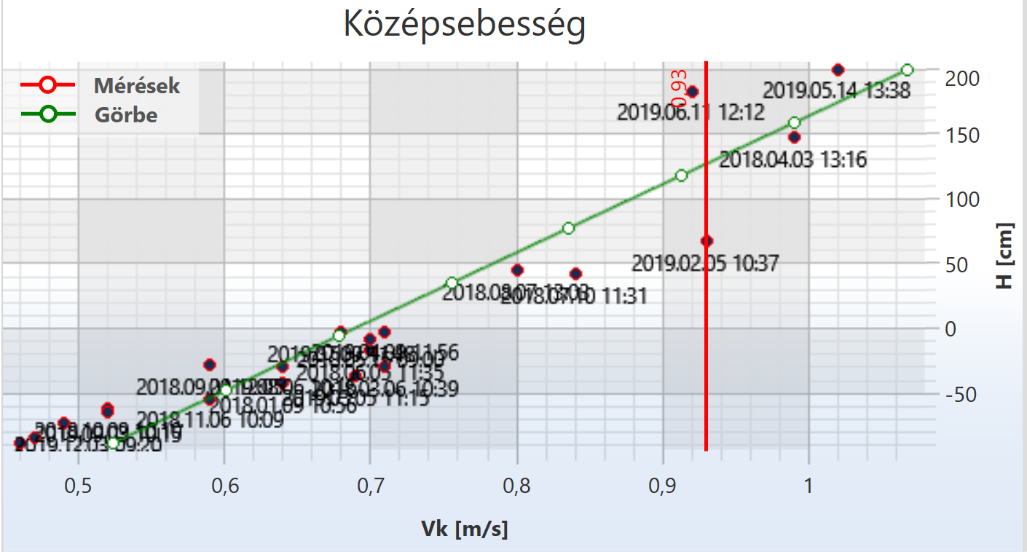

Középsebesség

Függőleges tengely Vízállás felirata „H[cm]”, vízszintes tengely vízhozam felirata „Vk [m/s]”. A diagramon megjelennek a mérések pontként és a görbe vonalként. A görbe pontjai mozgathatók egérrel. A kiválasztott mérés pontja szálkereszttel jelenik meg.

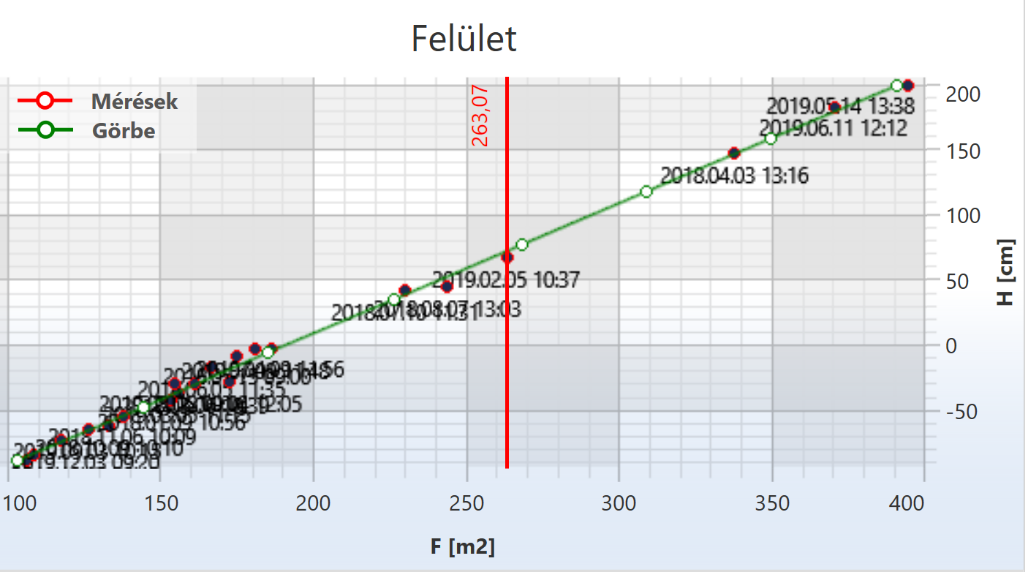

Felület

Függőleges tengely Vízállás felirata „H[cm]”, vízszintes tengely felület felirata „F [m2]”. A diagramon megjelennek a mérések pontként és a görbe vonalként. A görbe pontjai mozgathatók egérrel. A kiválasztott mérés pontja szálkereszttel jelenik meg.

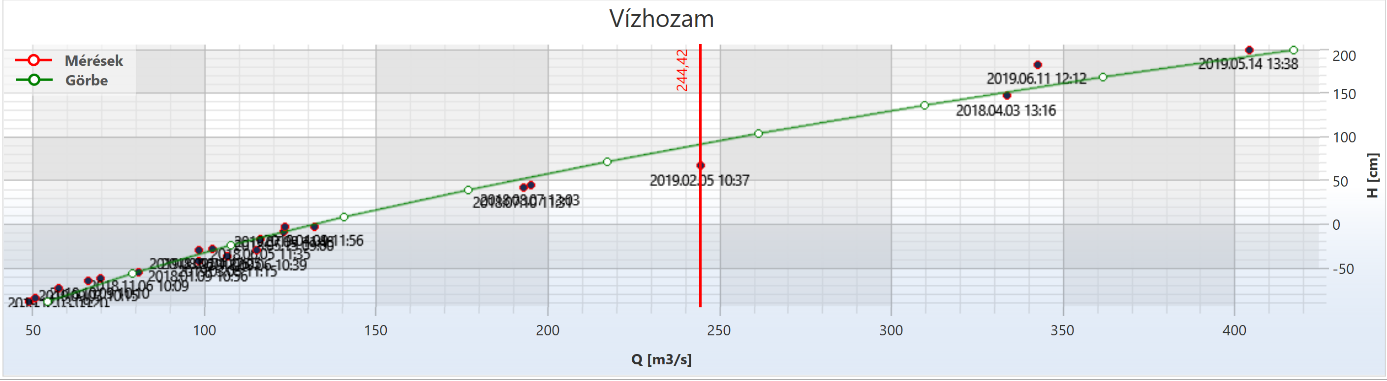

Vízhozam

Függőleges tengely Vízállás felirata „H[cm]”, vízszintes tengely vízhozam felirata „Q [m3/s]”. A diagramon megjelennek a mérések pontként és a görbe vonalként. A kiválasztott mérés pontja szálkereszttel jelenik meg. A számított görbe vízállás tartománya a két komponens minimuma közül a nagyobbik, maximuma közül a kisebbik közé esik. Ezt a tartományt osztjuk fel egyenlő részre, kiinduló szám 10. A pontok számát a Görbék pontjai eszköztáron lehet növelni, vagy csökkenteni. Az egyenletesen kalkulált vízállás értékeknél le kell olvasni a kiinduló két görbét, az eredmény görbe vízhozam értéke a kettő szorzata.
