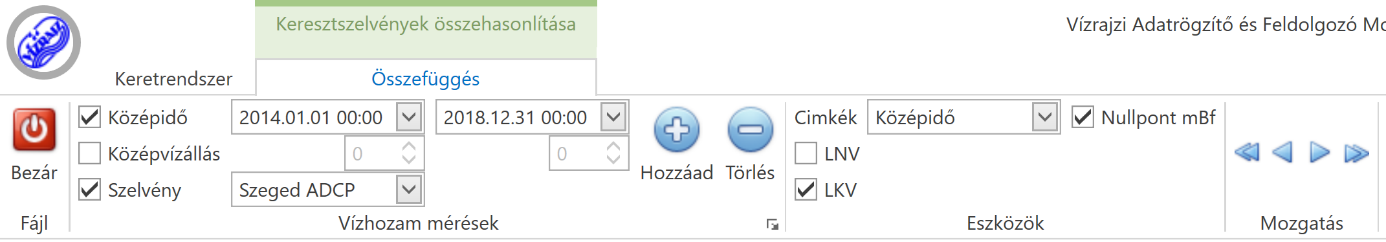

A képernyőn, grafikonon megjelennek a szelvények, mint vonal. Mindig van egy kiválasztott szelvény, melyre vonatkoznak funkciók. A képernyő jobb oldalán lehet kezelni az eszköztárakat.

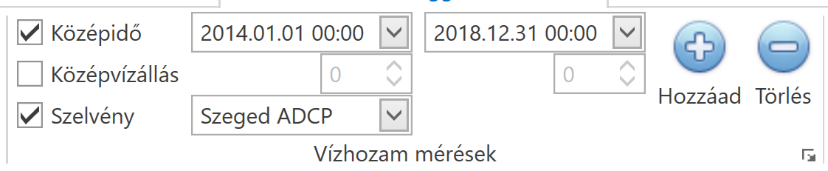

Vízhozammérések

A funkciók megegyeznek a görbeszerkesztésben vázolt funkciókkal, azzal, hogy itt szelvény a fix paraméter, és azon belül lehet állomást szűrni.


Mérés választása


Az ablak működése megegyezik a görbeszerkesztésnél vázoltakkal, azzal, hogy itt szelvényt kapunk paraméterül és azon belül lehet állomással szűrni.

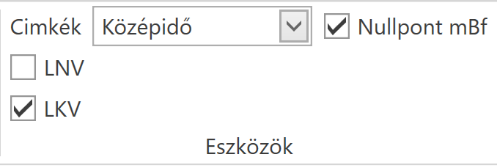

Eszközök

  • Eszközök
    • LNV: Vízszintes vonalak jelennek meg a betöltött mércék utolsó LNV szintjével.
    • LKV: Vízszintes vonalak jelennek meg a betöltött mércék utolsó LKV szintjével.
    • Nullpont mBf: A függőleges tengely átváltható vízmérce egységre.


Mozgatás


  • Mozgatás: A kiválasztott mérést lehet vízszintes értelemben eltolni.
    • Kis nyíl: 1 méteres elmozdítás.
    • Nagy nyíl: 10 méteres elmozdítás
