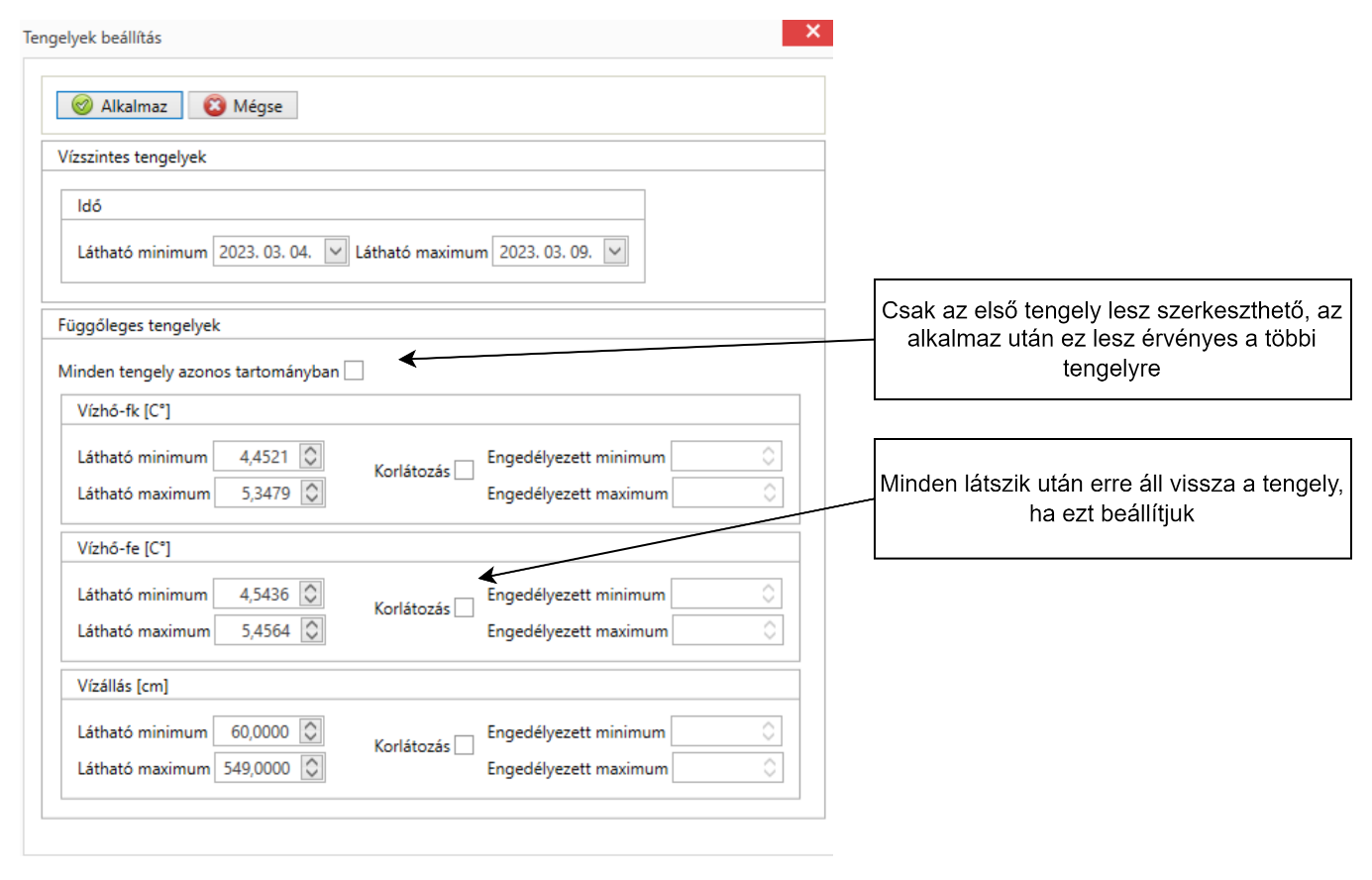

A csoport jobb alsó sarkára kattintva felugrik egy lebegő ablak, ahol egyszerre tudjuk a tengelyeket beállítani, illetve speciálisan tudjuk beállítani az értékeket.

A vízszintes tengely mindig idő tengely ennél speciálisan csak a látható minimum és maximum módosításának van értelme.

A grafikonokon lehet több függőleges tengely is, ezeket külön-külön lehet beállítani. A „Minden tengely azonos tartományban” kapcsolóval az elsődleges tengely lesz csak szerkeszthető és a beállítások elfogadása után ez az érték lesz minden tengelyen. Ennek persze akkor van értelme, ha azonos mértékegységek vannak a tengelyeken pl vízhő fenékközeli és vízhő vízfelszínközeli.

A „Korlátozás”-al beállíthatunk egy engedélyezett értéket, amire a dupla kattintás után visszaáll a tengely, ha ez nagyobb mint a tengelyen lévő összes adat, akkor sajnos arra áll vissza és nem az itt megadott értékre.

Gyakorlati példa:

Felszínközeli és fenék közeli vízhőt akarunk feldolgozni és szeretnénk azonos tartományt látni a két tengelyen ráadásul minden mozgatás után ugyanazt a minimum és maximum értéket látni, röviden ugyanaz az érték ugyanott legyen a két tengelyen. Ehhez azonos látható minimum és maximum értéket kell beállítani a két tengelyen, ezek után az egér középső gombjával történő mozgatás, az egérrel való nagyítás és a nézet menü nagyítás gombjai megőrzik a szinkront a tengelyek között. Problémás lehet, ha valahova ránagyítunk és szeretnék visszalépni a nagyításból, ilyenkor a dupla klikk „elrontja” a szinkront. Ennek kikerülésére a nézet eszköztáron kell az 5%-os nagyítást használni, vagy be kell állítani mindkét tengelyre az engedélyezett korlátot és akkor a dupla klikk arra áll vissza. Sajnos az engedélyezett korlát a komponens gyártója által úgy lett megvalósítva, hogy azt hiába állítjuk nagyobb értékre, mint a tengely összes adata, a dupla klikk a kisebb tartományra, tehát az adatok értékeire áll vissza. Például az adat 2-12 tartományban van a beállított engedélyezett tartomány pedig 0-20 a dupla klikk után 2-12 re áll be.
