Tartalom

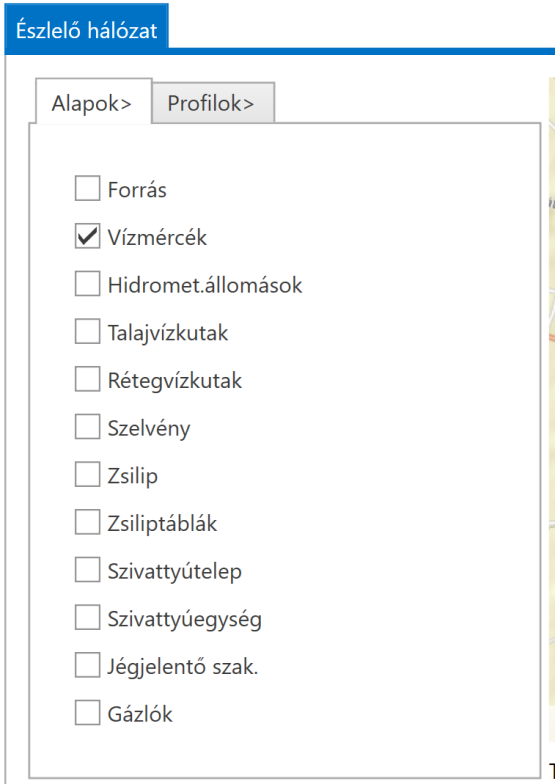

Az eszköztár tartalmazza csoportosítva a megjelenítendő objektumokat. Az észlelő hálózat külön csoportba került. Az eszköztárban megjelenik az adott típus jelmagyarázata és kikapcsolható az adott objektumcsoport a megjelenítésből.

A keretrendszer eszköztárából profilt is rá lehet húzni a Tartalom eszköztárra. Így csak pont réteg adható hozzá a megjelenítéshez. Vízrajzi objektumok profilja adható át, a megjelenítésben egyszerű pont szimbólum kerül hozzáadásra, automatikus szín kiosztással.

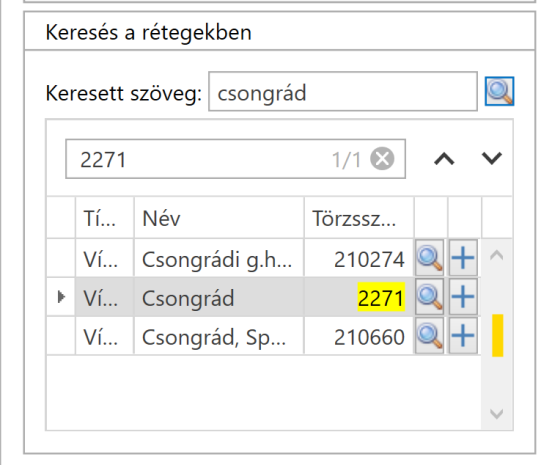

Keresés a rétegekben

A bekapcsolt rétegek objektumain is lehet keresni, a keresés névre történik, vagy mutató eszköz választható.

Az eszköztárban jelennek meg azok az elemek, amelyek a keresés eredményei. Az elemek több objektum típusból kerülhetnek ki. A táblázatban megjelenik az objektum típusa, neve és törzsszáma.

A táblázat eszközei:

  • Elem megtekintése: A térkép közepét az objektumra helyezi
  • Hozzáadás a Kiválasztás adatelemzéshez listához


Az ablakban lehet megadni szöveges szűrőt. A szöveg közelítő egyezéssel keres, ha név van kiválasztva (olyan szöveget, mely tartalmazza a megadott kifejezést), pontos egyezést, ha törzsszám van kiválasztva.

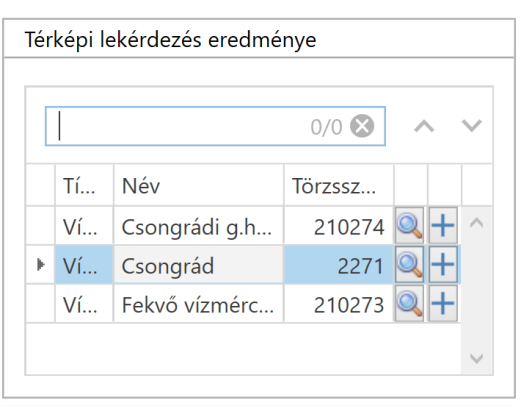

Térképi lekérdezés eredménye

Az eszköztárban jelennek meg azok az elemek, amelyek az aktuális kiválasztó elem működésének eredményei. Az elemek több objektum típusból kerülhetnek ki. A táblázatban megjelenik az objektum típusa, neve és törzsszáma. A táblázat eszközei:

  • Elem megtekintése: A térkép közepét az objektumra helyezi
  • Hozzáadás a Kiválasztás adatelemzéshez listához


Az ablakban lehet megadni szöveges szűrőt. A szöveg közelítő egyezéssel keres, ha név van kiválasztva (olyan szöveget, mely tartalmazza a megadott kifejezést), pontos egyezést, ha törzsszám van kiválasztva.

A kiválasztott elemekhez a keretrendszerből is adhatunk elemeket, így megvalósítható tetszőleges szöveges keresés.

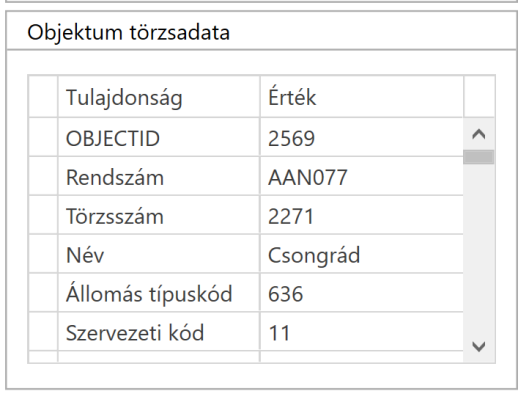

Objektum törzsadata

A törzsadatok a keresés eszköztárban kiválasztott elem lokális adatárban tárolt tulajdonságait jelenítik meg. A keresés eszköztár táblázatának egy sorára kattintva megjelenik a két oszlopos táblázat, Tulajdonság név, Tulajdonság érték oszlopokkal.

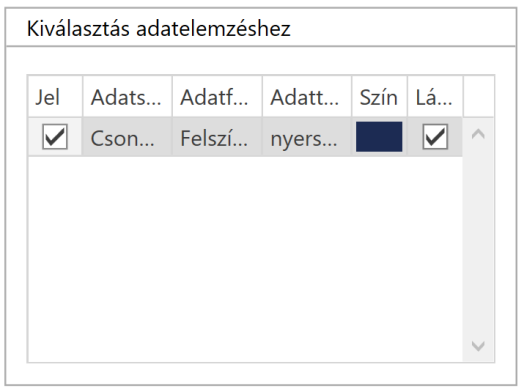

Kiválasztás adatelemzéshez

A táblázatban azok az objektumok láthatók, melyek a keresésből hozzá lettek adva a listához. A térképi feldolgozás típusa a kiválasztható objektumok listáját szűkíthetik. A lista elemei átmenetileg kikapcsolhatók az adatmegjelenítő eszköztár nézeteiből, vagy véglegesen kitörölhetők a listából.

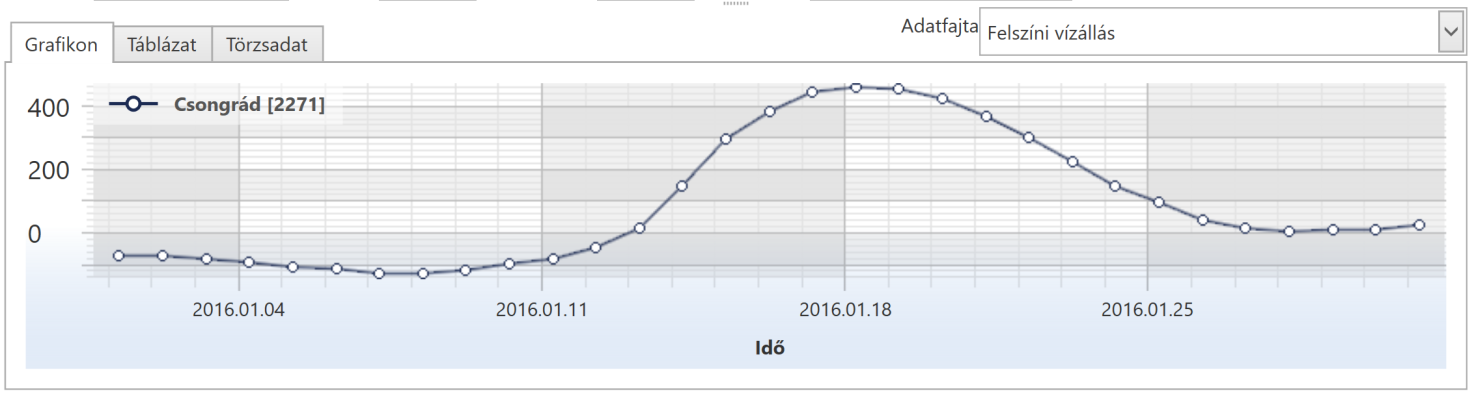

Adatmegjelenítő

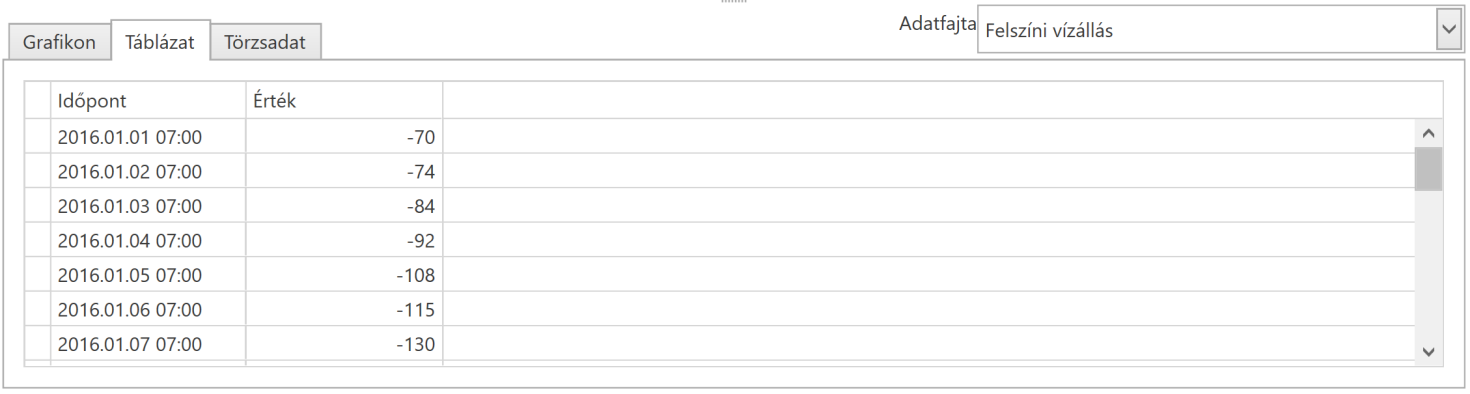

Az Adatmegjelenítő eszköztár alkalmazás függő. Tartalmazhat grafikont, táblázatot, vagy törzsadat listát. Működését az Adatsorok és a Grafikon beállítások menüsávon kell definiálni.

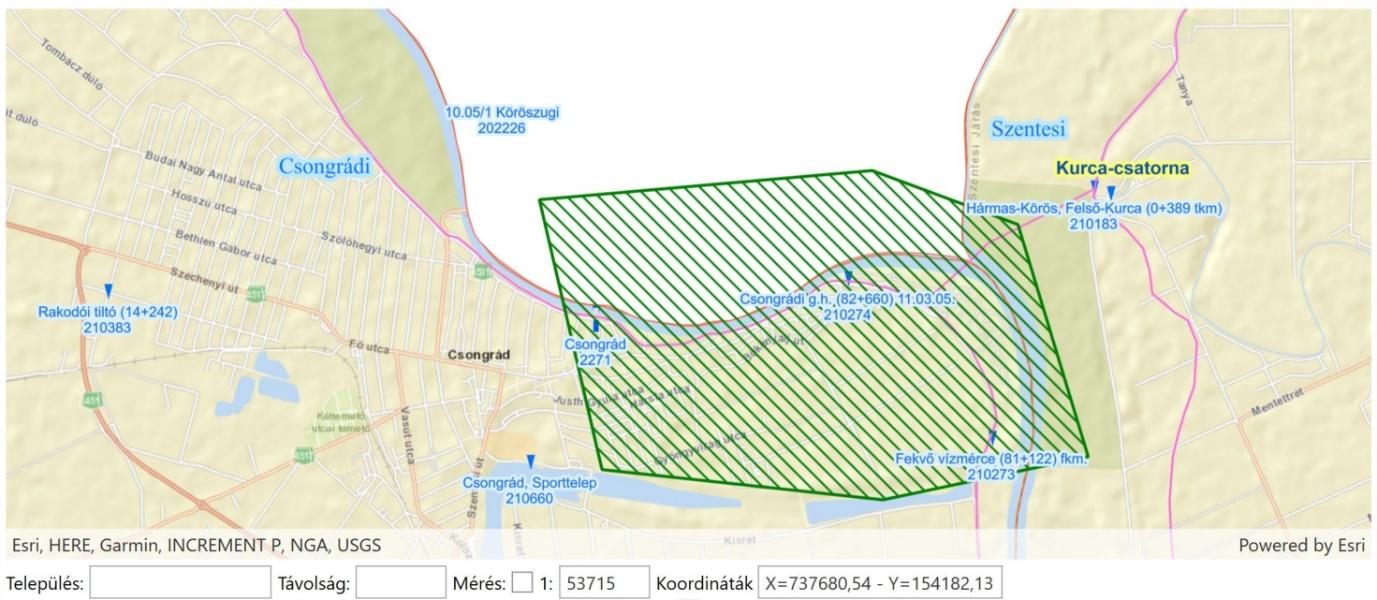

Térkép

A térkép státusz beállítása után megjelenik az aktuális pozíció. Húzás műveletek esetén távolságot jegyzi a kiinduló ponttól.

A térképen lehetőség van település keresésére és távolságmérésre. A térkép feltünteti a pillanatnyi nagyításnak megfelelő méretarányt és az egérkurzorral kiválasztott térképi pont EOV koordinátáit.
