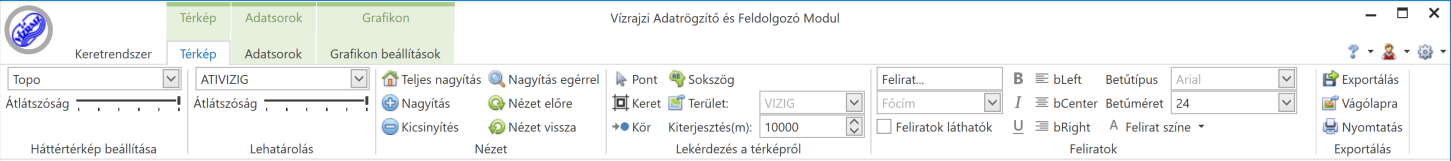

A keretrendszer térképi keresőjén túl a térkép menüpontok egységes kezelőfelülettel rendelkeznek. Az egyes funkciók megvalósítanak speciális műveleteket is.

A térképi felületen az eszköztárak a munkaterület négy oldalán mozgathatók elrejthetők. Speciális eszköztár az adatmegjelenítés, mely funkciótól függően kibővülhet megjelenítendő adattartalommal. A térképi felületen értelmezett egy kiválasztott objektum lista, melybe hozzá lehet rakni, vagy el lehet venni objektumokat. Az adatmegjelenítő eszköztár ezekhez az objektumokhoz kapcsolódik. A térképen lehet keresni, a keresés eredménye egy listában jelenik meg, valamint értelmezett a keresés eszköztárban egy kiválasztott objektum, melynek megtekinthetjük törzsadatait. A térkép alkalmazások megjelenítendő rétegeit egy rétegkezelő eszköztár biztosítja.

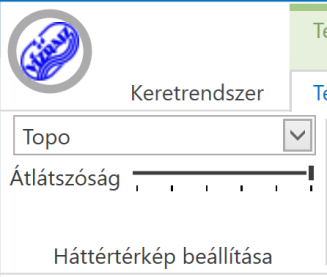

Háttértérkép beállítása

Kiválasztható az alapértelmezett alaptérkép.

  • Térképek
    • Utca
    • Topográfiai
    • Műhold
    • Műhold és felirat
    • Domborzati
    • Open Street Map
    • MADOP 2015

Beállítható a térképi réteg átlátszósága.

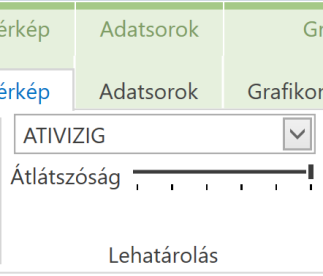

Lehatárolás

A térképen beállítható egy poligon (Magyarország teljes területe, vagy valamelyik vízügyi igazgatóság területe), mellyel letakarhatjuk a poligonon kívül eső részeket. Ki kell választani a terület típusát és utána meg kell adni, melyik elem legyen ezek közül a lehatároló elem. Választás után a kiválasztott elemre nagyít a térkép. Megadható hogy nem teljesen, csak bizonyos átlátszósággal történjen meg a takarás.

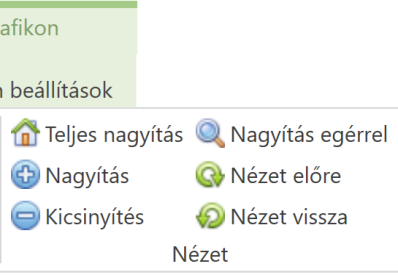

Nézet

A térkép középpontjának és a nagyítás arányának történetét naplózzuk. A nézet beállításokon előre hátra tudunk mozogni. A kiválasztó eszközről átválthatunk nagyító, kicsinyítő eszközre.

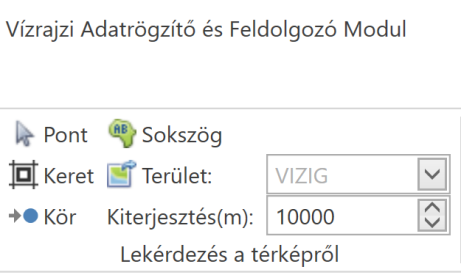

Lekérdezés a térképről

Elem keresésének eszközei:

  • Pont
  • Keret
  • Kör
  • Sokszög
  • Terület


A Terület eszköz használatakor a VIZIG, Szakaszmérnökség és Vízgyűjtő területi egységek közül lehet választani. A Kiterjesztés funkcióval a keresést a területi egységek megadott nagyságú környezetére is ki lehet terjeszteni.

Megadhatjuk, hogy a keresések mely réteget érinthetnek. Azokat az objektumokat lehet kiválasztani, melyek a Vízrajzi Modul tárgyköréhez tartoznak. Lehet több rétegben is keresni, a keresés így heterogén listát hoz. A keresés eredménye a Térképi lekérdezés eredménye eszköztárban jelenik meg, listában, amiben szöveges kereséssel lehet objektumokat kiválasztani.

Feliratok

A térképen megjeleníthetők feliratok melyek a megjelenítő ablakhoz kötöttek. Lehet főcímet, alcímet és lábjegyzetet megjeleníteni. A Főcím és az Alcím az ablak felső sávjában, a Lábjegyzet az alsó sávjában jelenik meg. Igazítás vízszintesen adható meg.

Megadható a felirat láthatósága, a betű formázása, színe, valamint keretbe rakható a felirat. A keret kitöltése és vonala külön formázható.

Exportálás

Az aktuális keretet lementhetjük, vagy vágólapra tehetjük képként. A nyomtatás külön ablakban történik, előnézettel.

A térkép aktuális kivágatát kinyomtathatjuk. Beállítható az oldaltájolás, a margók mérete. Kiválasztható a nyomtató és a nyomtatót beállításain keresztül további nyomtatási tulajdonságok.
