Ebben az almodulban történik az összefüggések rögzítése, karbantartása. Az alábbi összefüggés-típusok kezelésére van lehetőség:

  • Mércejavító (mércehibákból – pl. dőléshiba – adódó vízállás hibák korrigálására)
  • Vízállás-vízhozam (QH és KH)
  • Vízhozam–lebegtetett hordalékhozam
  • Vízhozam–lebegtetett hordalék koncentráció
  • Vízhozam–lebegtetett hordalék átlagos szemátmérő
  • Vízhozam–görgetett hordalékhozam
  • Vízhozam– görgetett hordalék átlagos szemátmérő
  • Vízállás – középsebesség
  • Vízállás – nedvesített kerület
  • Vízállás – nedvesített terület
  • Vízállás – víztükörszélesség

Az összefüggések csak felszíni állomások esetében (a mércejavító és QH összefüggések e mellett a forrás állomások esetében) értelmezhetők.

Egyidejűleg egy állomás összefüggéseit lehet kezelni.

Az összefüggéseket (mint kapcsolati függvényeket) pontpárok sorozatával lehet megadni.

Az összefüggések kezelése:

  • Az állomást a keretrendszer általános szűrési feltételeinek megfelelően lehet kiválasztani és a funkcióhoz kapcsolni. Adatfajtát és idősor típust nem kell választani. Az állomás csatolását követően a létező QH és KH összefüggések (ez az alapértelmezés) automatikusan megjelennek. Az utolsó érvényes összefüggés (QH, KH esetén kétféle) a grafikonon is megjelenik.
  • Az állomás választását követően az ablak menü-szalagján lehet módosítani az összefüggés típusát. A megjelenő adattáblázat illeszkedik az összefüggés típusához.
  • A betöltött összefüggések – a véletlen módosítás elkerülésére – alapértelmezésben zárolva vannak.
  • Létező összefüggések esetén az összefüggés listából ki kell választani a szerkesztendő összefüggést. A kiválasztással egyidejűen a „Kiválasztott összefüggés” keretben megjelennek az összefüggés fő jellemzői és feltöltésre kerül a pontpárok táblázata.
  • Az „Összefüggések” panel „Zárolt” mezőjére kattintva lehet feloldani az adott összefüggés zárolását. Ezután az összefüggés adatai módosíthatók.
  • Amennyiben egy összefüggésen módosítás történt, akkor a felhasználó nem kezdhet másik összefüggés szerkesztésébe, amíg az aktuálisat le nem zárta. Döntenie kell, hogy a módosításokat menti, vagy elveti az adatok frissítésével (ismételt beolvasásával).
  • „Új” parancs esetén új összefüggés szerkeszthető (részletezve lásd lentebb).
  • A pontpárok felvitele során a táblázat melletti grafikonon az összefüggés rajza folyamatosan látható.
  • A „Mentés” paranccsal adatok az adatbázisba mentendők. Mentéskor a program ellenőrzi, hogy az érvényességi időkben nincs-e átfedés.
  • A vonatkoztatási időszak kezdete és vége mutatja, hogy az összefüggés mely időszakra vonatkozik. Az összefüggés csak akkor tekinthető az adott időszakra érvényesnek, ha egyúttal az „Érvényes” kapcsoló is be van kapcsolva. A vonatkoztatási időszakok között lehet átfedés, de az érvényességi idők között nem.
  • Ha a vonatkoztatási időszakok időben kapcsolódnak, akkor a követő időszak kezdő dátumának meg kell egyeznie az előző időszak záró dátumával. A vonatkoztatási időszakok között lehet kihagyás (ekkor az átmeneti időszakban a számítás mindkét összefüggés felhasználásával, időbeli súlyozással történik).

További jellemzők QH és KH összefüggéseknél:

  • A QH és KH összefüggések az „Összefüggések” listában együtt jelennek meg. A két összefüggésfajta között sem lehet érvényességi átfedés.
  • A monoton növekedést a program folyamatosan ellenőrzi, inflexió esetén a „Kiválasztott összefüggés” „Inf.” mezőjében jelzi ennek fennállását.


Menü funkciók

  • Összefüggés:

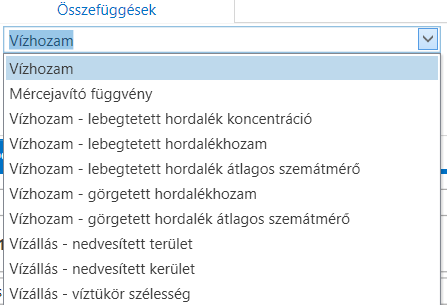

    • választható az összefüggés típusa (a „Vízhozam” a QH és KH) görbéket is tartalmazza)

    • Új összefüggés / Új QH / Új KH: új összefüggés létrehozása indítható, a választott típustól függően.


  • Parancsok:
    • Frissít: a betöltött összefüggéseket újra lehet tölteni (pl. nem kívánt módosítás esetén).
    • Törlés: véglegesen törli a kijelölt összefüggést.
    • Mentés: menti a végrehajtott módosításokat


Munkafelület

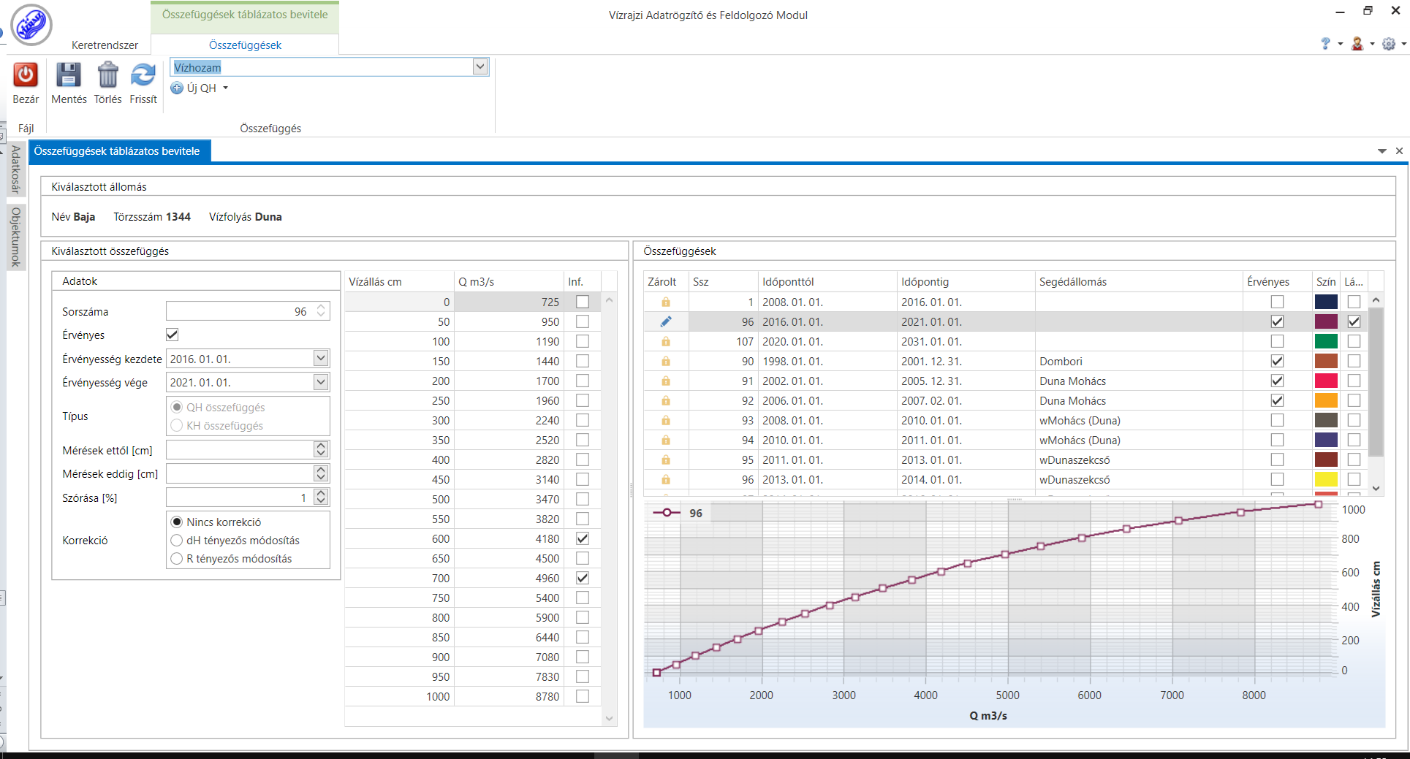

Az almodul munkafelülete 4 részből áll (lásd az alábbi ábrán).

Az „Összefüggések” panel a kiválasztott típusú, létező összefüggések listája. Lehetőséget ad…

  • egy összefüggés kiválasztására,
  • a szerkesztési zárolás feloldására,
  • az ábrán való láthatóság és a rajzoláshoz használt szín beállítására.

A láthatónak jelölt összefüggések a grafikus panelen megjelennek.

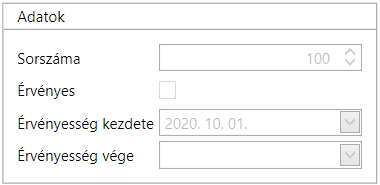

A választott összefüggés adatai a „Kiválasztott összefüggés” panelen láthatók. Az „Adatok” panelen az összefüggés alap-információi, mellette a pontpárokkal megadott függvény látható. Az adatok csak az adott összefüggés zárolásának feloldásával szerkeszthetők.

Összefüggések kezelése. QH összefüggés.

Új összefüggés létrehozása

  • Új QH összefüggés létrehozása

A menüsáv „Összefüggés” keretében indíthatjuk a létrehozást.

Az új összefüggés a lista végén jelentkezik, megkapva a következő sorszámot. Ez később módosítható.

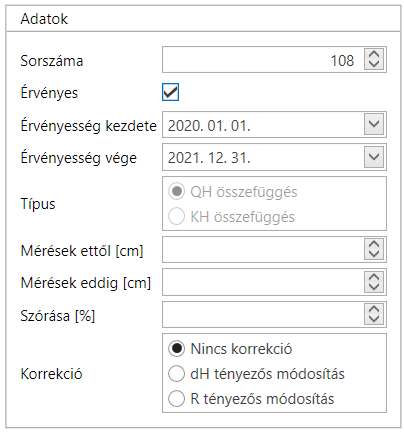

A szerkesztéshez a zárolást fel kell oldani. Megadandók az „Adatok” panelen látható adatok. Csak a sorszám és az érvényesség kezdő időpontja kötelező.  A Mérések ettől/eddig cellákban a szerkesztéshez felhasznált vízhozammérések cm-ben kifejezett tartománya adható meg. A Szórás mezőben a szerkesztéshez felhasznált mérések vízhozamainak és az összefüggésből meghatározott vízhozamok különbségei alapján számított szórás adható meg, %-ban kifejezve.

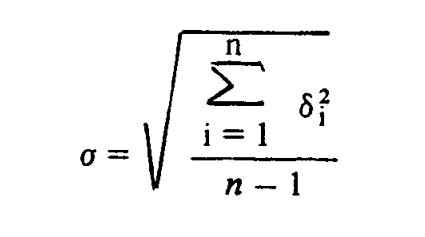

Az MI-10-2514- 85 alapján:

,

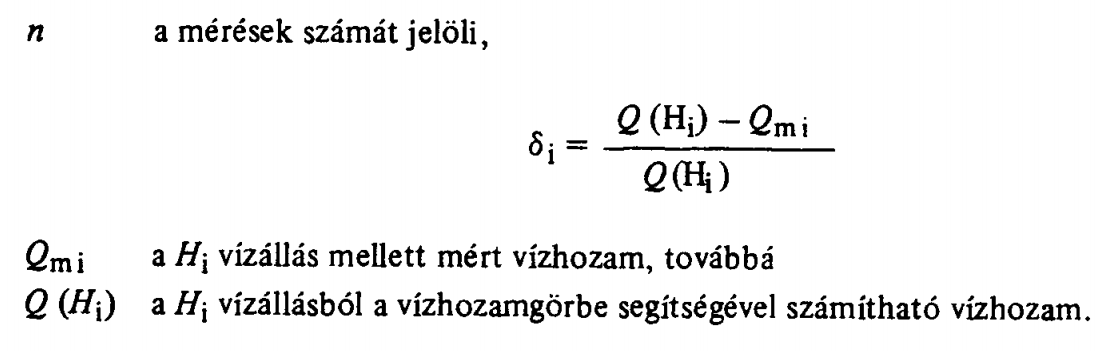

ahol

Megadható, hogy a vízhozam konvertáláskor R, vagy dH típusú korrekciós módszer alkalmazása szükséges.

Ezt követően a vízállás és vízhozam oszlopok értelemszerűen feltöltendők. A táblázat utolsó sorát kitöltve, Enter-re a program új sort ad. Új sor a táblázatra jobb egér gombbal kattintva megjelenő menüből is kérhető.

Amennyiben az új görbét egy korábbi módosításával kívánjuk létrehozni, erre is lehetőség van. Ehhez a kiválasztott alapgörbére jobb egérgombbal kattintva kezdeményezhető, hogy annak adatai a szerkesztés alatt lévő görbéhez másolódjanak. Ebben az esetbe – figyelmeztetés után – a szerkesztett összefüggés esetleg létező adatai felülíródnak.

  • Új KH összefüggés létrehozása

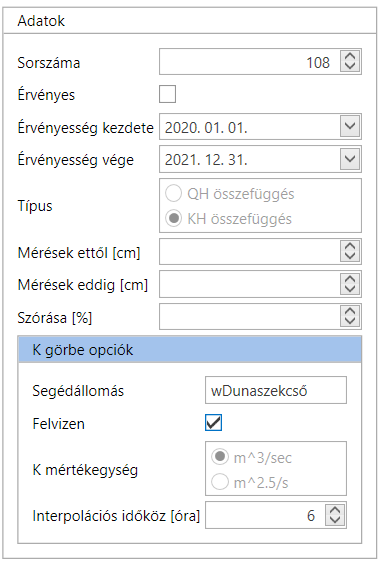

Új KH görbe esetén a létrehozás előtt kell választani, hogy a K értékek mértékegységét illetően „m3/s” vagy „m2.5/s” típusú lesz. Ez később nem lehet módosítani.

Megjegyzés: a K értékek számítása:

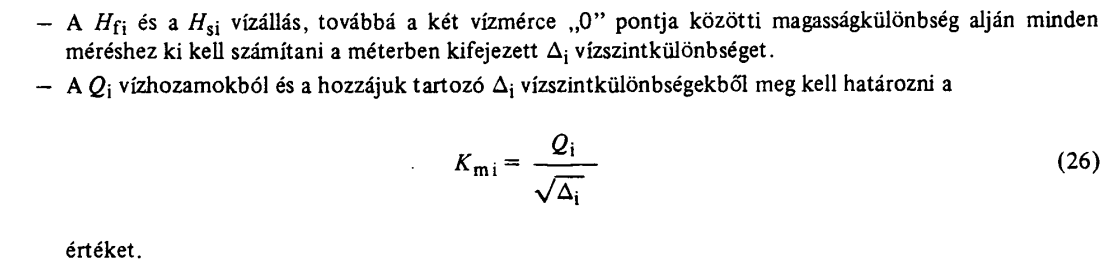

  • Az MI-10-2514- 85 szerint eljárva:

A fenti összefüggésből számolva K mértékegysége „m2.5/s” lesz.

  • A pillanatnyi esés becslésével a fenti összefüggés az alábbiak szerint alakul:

,

ahol L a fő- és segédmérce távolsága. Ebben az esetben K mértékegysége „m3/s” lesz.

KH görbe esetén meg kell adni a segédállomást is. A segédállomás a VM program keretrendszerében szokásos szűréssel választható és kapcsolható a funkcióhoz. Az interpolációs időköz arra vonatkozik, hogy az egyidejűség követelményét tekintve a program milyen időtávolságban kereshet vízállás adatokat a segédállomáson.

A KH görbénél R és dH típusú korrekció nem válaszható.

  • Egyéb összefüggések létrehozása

További összefüggések esetén mindössze az alábbi alapadatokra van szükség.

Egyéb vonatkozásokban a QH összefüggésnél leírtakat kell követni.
