Az almodul célja, hogy grafikus segítséget nyújtson az összefüggések létrehozásához, szerkesztéséhez. Számos azonosságot mutat az „Összefüggések táblázatos bevitele” almodullal, ezért az ott leírtakat nem ismételjük meg.

Munkafelület

Az almodul munkafelülete 4 részből áll (lásd az alábbi ábrán).

Az „Összefüggések” panel a kiválasztott típusú, létező összefüggések listája. Lehetőséget ad…

  • egy összefüggés kiválasztására,
  • a szerkesztési zárolás feloldására,
  • az ábrán való láthatóság és a rajzoláshoz használt szín beállítására,

A láthatónak jelölt összefüggések a grafikus panelen megjelennek.

A választott összefüggés alapadatai a „Kiválasztott összefüggés” panelen láthatók. A „Görbe pontjai” panelen a pontpárokkal megadott függvény látható.

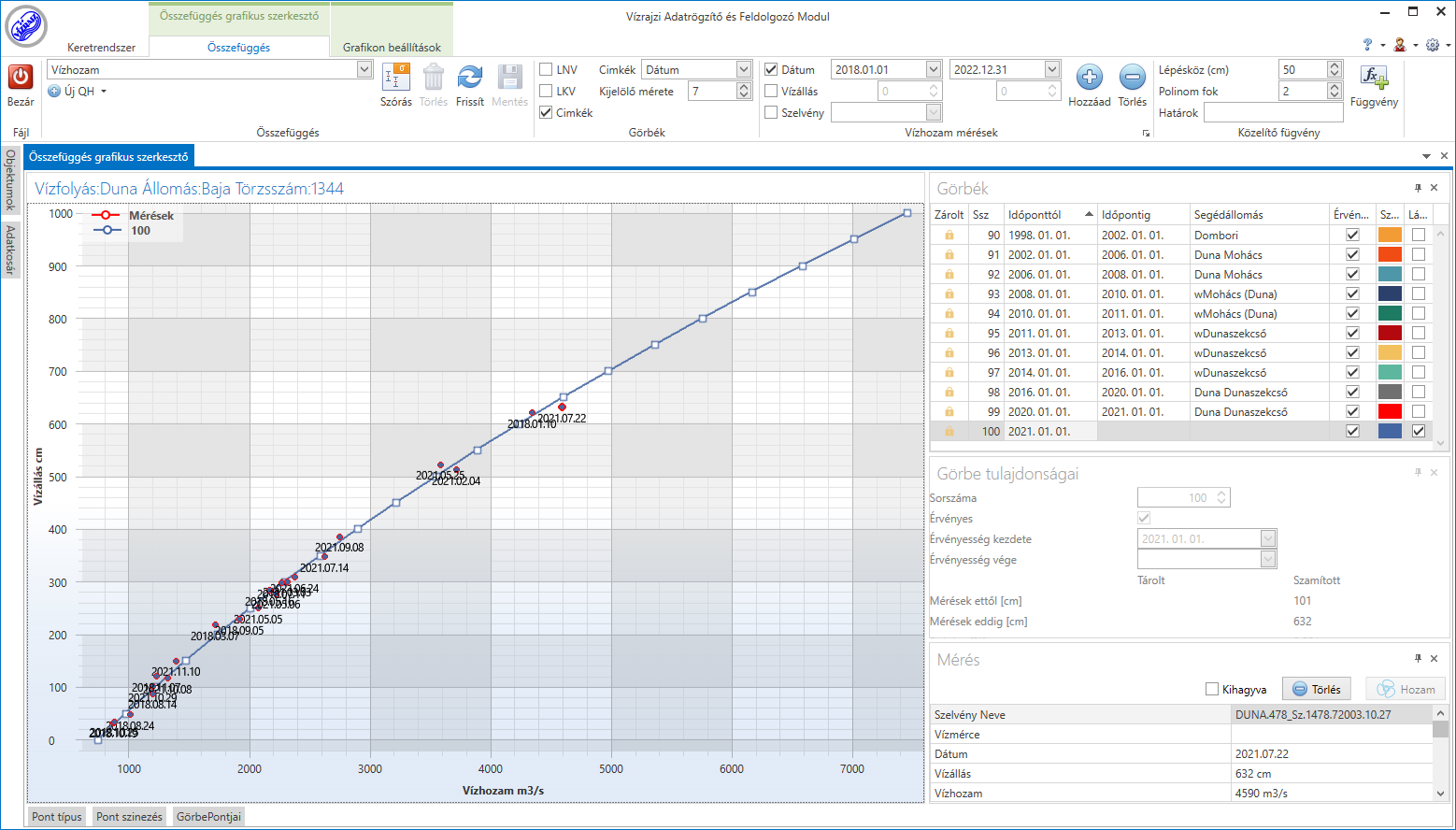

Összefüggések grafikus szerkesztő. QH összefüggés.


Új összefüggés létrehozása

A menüsáv „Összefüggés” keretében indíthatjuk a létrehozást. A parancsgombra kattintva az összefüggések listája egy sorral bővül. Az összefüggés a soron következő sorszámot kapja (ez módosítható).  Az Összefüggések táblázatos bevitele fejezetben leírtak szerint meg kell adni az összefüggés fő paramétereit.

A szerkesztés részleteit az alábbiak szerint tárgyaljuk:

  • Mérési adatok kiválasztása, betöltése
  • Közelítő függvény számítása
  • Az adatok kézi bevitele, módosítása
  • Az eredmények ellenőrzése, szórás számítás
  • További lehetőségek

Mérési adatok kiválasztása, betöltése

Az összefüggés megszerkesztéséhez a mérési eredményeket használjuk fel. A következő lépéseket kell végrehajtani:

  • A menüsáv „Vízhozam mérések” keretében be kell állítani a beolvasandó adatokra vonatkozó szűrési feltételeket. Ezek:
    • időszak
    • vízállás tartomány
    • szelvény
  • A „Hozzáad” paranccsal lehet az adatokat betölteni.
  • A „Törlés” paranccsal a beállított feltételeknek megfelelő méréscsoportot el lehet távolítani.

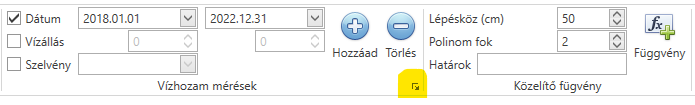

  • Az adatok szűrésére egy részletesebb áttekintést is lehetővé tevő választóablak is rendelkezésre áll. Ezt az alábbi menürészleten, kiemelten mutatott jelre kattintva lehet megnyitni.

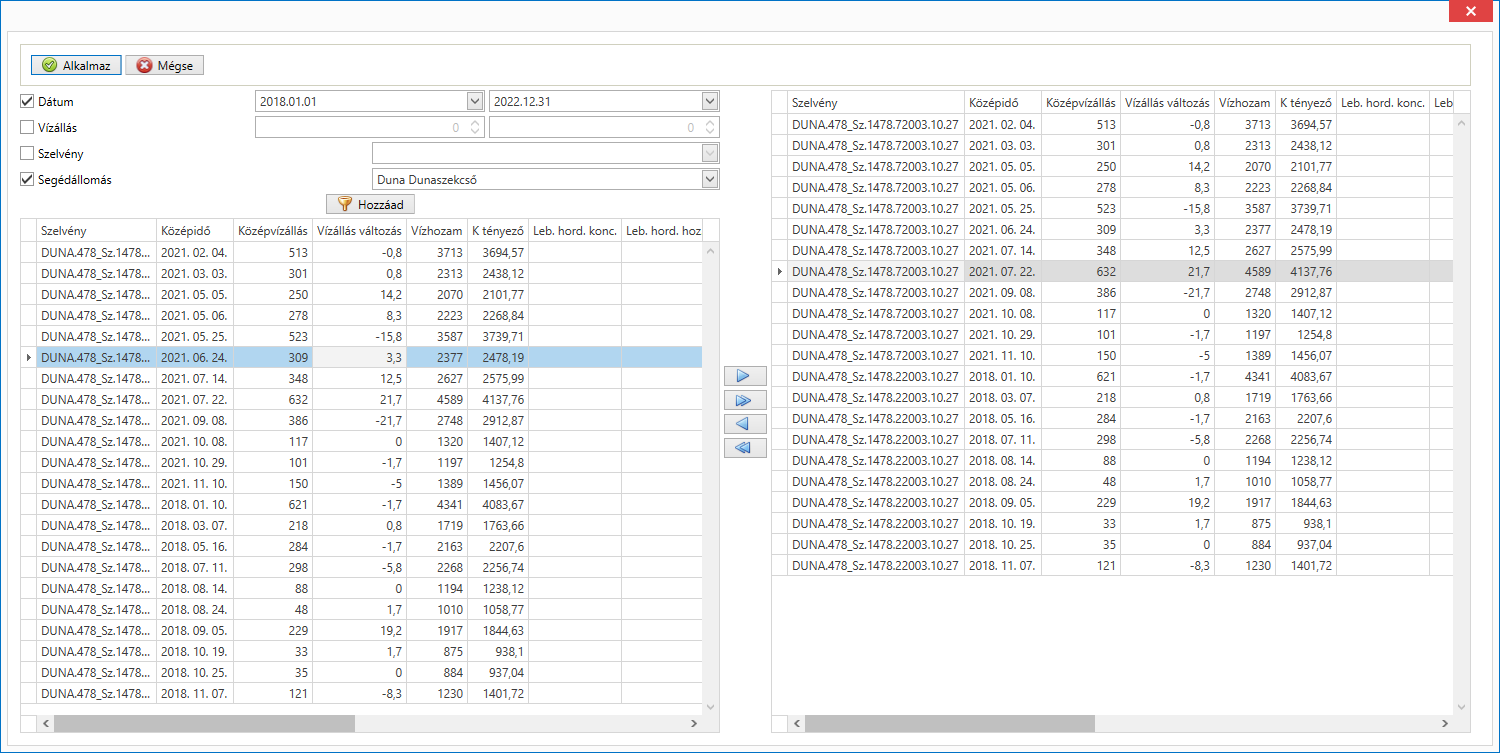

  • A mérésválasztó ablak egy szűrőfelületből és két táblázatból áll. A szűrési paraméterek alapbeállításai megegyeznek a főablak beállításaival. A „Hozzáad” paranccsal hívhatók be az adatok, amelyek a baloldali táblázatba kerülnek. Ezekből a kiválasztottak (vagy mind) az iránymutató gombokkal a jobboldali táblázatba vihetők. Ezek lesznek felhasználva az összefüggés számításához. Így az esetleges hibás vagy kevésbé megbízható mérési adatokat ki tudjuk szűrni.
  • Megjegyezzük, hogy az összefüggések szerkesztéséhez olyan adatokat is fel lehet használni, amelyeknek mérési időpontja kívül esik az összefüggés beállított érvényességi időszakán. Viszont ezeket a méréseket a program a szórás számításakor nem veszi figyelembe.

Mérési eredmények választó ablaka

A fentiek szerint tehát a felhasználandó mérési adatoknak már létezniük kell az adatbázisban. Az adatok bevitelét vagy a Hozam programmal lehet megtenni a mérési jegyzőkönyvek számítása során vagy a VM program „Archív jegyzőkönyvek rögzítése, importálása” almodul ad erre lehetőséget.

Közelítő függvény számítása

  • A szerkesztésben részt vevő mérési pontokra a „Függvény” paranccsal közelítő függvényt illesztünk. A függvény a legkisebb négyzetek elve alapján illesztett polinom. A polinom fokszáma módosítható (1, 2, 3). Jellemzően az alapbeállítás 2-es értékétől nem kell eltérni.
  • A függvénypontok számítása egyenlően kiosztott értékekre történik meg, a független változó skálája szerint. A program alapértelmezett lépésközt beállít, a mérési adatok nagyságrendjének figyelembe vételével.
  • A számított függvény-pontok tárolásához a program létrehoz egy „0” sorszámú, nem menthető összefüggést. A számított pontok felhasználásához azokat át kell másolni a szerkesztett új összefüggéshez. Erre két lehetőség van:
    • az összefüggés listában a „0”-ás görbére jobb kattintással a teljes tartalmat át tudjuk másolni,
    • vagy a „Görbe pontjai” táblázatból kijelölt sorokat ugyan csak jobb kattintással át tudunk másolni.
  • Megjegyezzük, hogy a fentiekhez hasonlóan meglévő összefüggések vagy azok kijelölt pontjai is átmásolhatók.
  • A polinom egyidejűleg több vízállástartományra is meghatározható. Ennek célja, hogy a meder jellegéhez alkalmazkodva (kisvízi, középvízi, hullámtéri tartomány) jobban illeszkedő elméleti görbe is számítható legyen. Ehhez a „Közelítő függvény” keretben a „Határok” mezőbe lehet egy vagy több határ-szintet beírni. (Egy szint 2 részre bontja a tartományt, 2 szint 3-ra, stb.) Az értékeket pontosvesszővel elválasztva kell beírni a mezőbe pl: 200;300;400; Ez a megoldás nagy helyismeretet és tapasztalatot feltételez.


Az adatok kézi bevitele, módosítása

  • A közelítő függvény átmásolt pontjai a „Görbe pontjai” táblázatban szükség esetén módosíthatók (a monotonitási feltétel figyelembevételével), illetve új pontokkal kiegészíthetők.
  • Az adatok módosítása a grafikus felületen is megtehető, adott pontra kattintva, egér-jobb-gomb húzással. Ehhez érdemes a kérdéses görbe-szakaszt erősebben kinagyítani.  Ez a megoldás nagy gyakorlatot igényel.

Az eredmények ellenőrzése, szórás számítás

  • A vizuális ellenőrzésen túl az új összefüggés fontos mutatója a szórás értéke, amit az Összefüggések táblázatos bevitele fejezetben leírtak szerint számít a program. Az MI-10-251/4-85 alapján vízállás-vízhozam kapcsolatok esetén az összefüggés elfogadható, ha a szórás értéke  ≤ 0,7 (7%).
  • Megjegyezzük, hogy a szórás számítása során a program csak azokat a méréseket veszi figyelembe, amelyek a megadott érvényességi időszakba esnek.

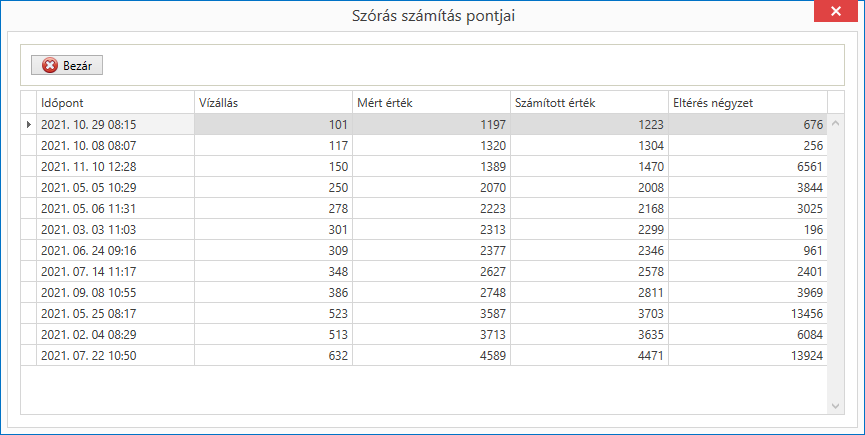

  • A mért és számított értékek megtekinthetők az „Összefüggés-Szórás” parancsgombbal megjelenített ablakban:


További lehetőségek

  • A menüsávon ki-be kapcsolható a mérési pontoknak az ábrán megjelenő címkéje és módosítható annak tartalma.
  • Ha a grafikonon a függőleges tengely a vízállást mutatja, akkor az LKV, LNV érteke bejelölhető.
  • A grafikonon valamely mérési adat pontjára kattintva a mérés részletei a „Mérés” panelen áttekinthetők. Ugyanitt jelölve az adott mérés ideiglenesen kihagyható vagy törölhető a számításból.

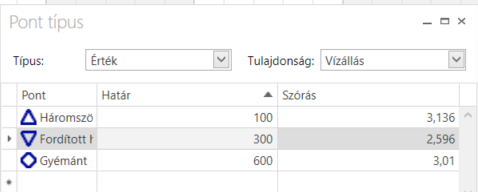

  • A pont típus panelen a mérések alak-jelölése Időszak, érték vagy kategória alapján elkülöníthető.

Az időszaknál az évet osztják fel a határok lehet külön így téli és nyári félévre statisztikát számíttatni.

Az értéknél simán csak felosztják az abszolút értékekel.

A kategóriánál pedig az azonos csoportba tartozó mérésekre történik a számítás.

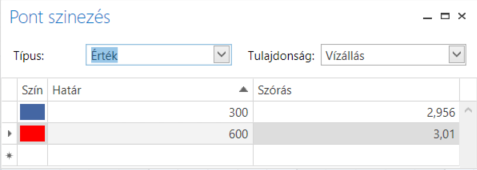

  • A pont színezés panelen a mérések szín-jelölése Időszak, érték vagy kategória alapján elkülöníthető.

Amennyiben a fent jelzett segédpanelek a képernyőn nem látszanak, a grafikon fejlécére jobb kattintással megjelenő menüben a „Bezárt panelek” bejelölésével a panelek listája megjeleníthető. Az esetleg véletlenül bezárt egyéb panelek is ezen a módon nyithatók ki.

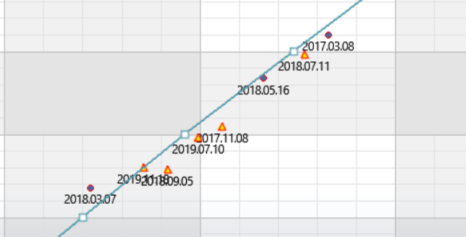

Idősávok szerint megkülönböztetett mérési adatok a grafikonon.

A szerkesztés végeztével az eredményt a „Összefüggés-Mentés” paranccsal menteni kell.
